防雷接地热熔焊接模具的制造质量

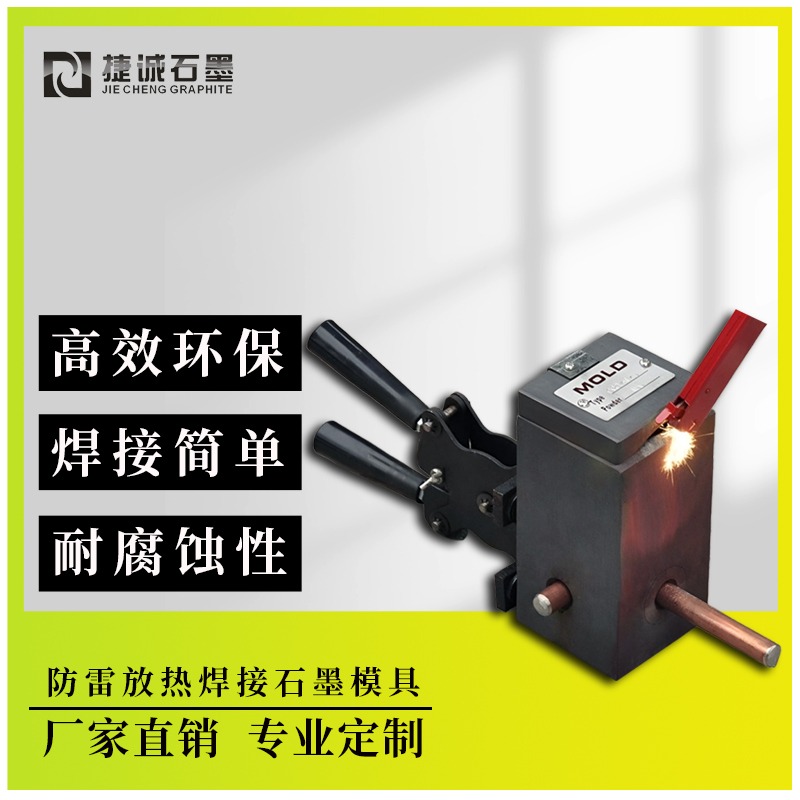

防雷接地热熔焊接模具（以高纯石墨为主要材质）的制作质量直接影响焊接点的导电性、机械强度和耐久性，需从资料挑选、结构规划、加工精度、热处理工艺及质量检测五大核心环节把控，具体分析如下：

一、资料挑选：高纯石墨的纯度与功能

纯度要求：模具主体需选用纯度≥99.9%的高纯石墨，保证耐温功能超过3000℃，导热系数达129W/(m·K)。低纯度石墨或许导致模具在高温下开裂或变形，影响焊接质量。

抗氧化处理：部分模具会涂覆陶瓷涂层或进行抗氧化处理，增强耐高温氧化能力，延长使用寿命。

二、结构规划：精密性与耐久性

模腔公役控制：模腔尺度公役需严格控制在±0.1mm以内，保证焊料填充率≥95%。公役过大或许导致焊接点填充不丰满，电阻升高。

耐久规划：高效模具的平均使用寿命需≥200次焊接（普通模具仅50-80次），通过优化石墨颗粒结合强度和模腔结构完成。

开合精度：模具开合精度需到达±0.1mm，削减焊接进程中的错位危险，保证焊接点强度。

三、加工精度：数控加工与外表处理

数控加工：

粗加工：使用3轴/4轴数控铣床，分层切削（每刀深度≤2mm），保证尺度精度。

精加工：选用球头铣刀（R1-R3）进行曲面精铣，外表粗糙度Ra≤0.8μm，进步焊接点光洁度。

微孔加工：直径0.5mm以下微孔选用电火花工艺，精度达±0.005mm。

外表处理：抛光与喷砂处理，进步模具外表光洁度，削减焊接残留。镀膜处理（如陶瓷涂层），增强耐腐蚀性和耐高温功能。

四、热处理工艺：强化模具功能

烧结强化：通过高温烧结使石墨颗粒间构成强力结合，进步模具强度和耐磨性。烧结温度和时间需严格控制，防止过热导致石墨氧化。

抗氧化处理：在模具外表涂覆抗氧化涂层，削减高温下的氧化损耗，延长使用寿命。

五、质量检测：全流程把控

进程检验：每道工序完成后进行尺度抽检，保证加工精度。使用三坐标丈量仪进行全尺度检测，投影仪比对杂乱轮廓。

终检项目：

外观检测：目视查看焊接点无气孔、夹渣，填充丰满。

电阻检测：使用微欧计丈量焊点电阻≤20μΩ（铜-铜焊）。

强度检测：拉力测验保证焊接点强度≥母材强度的85%。

金相检测：显微镜调查晶粒度≤50μm，保证焊接质量。

六、模具寿命与维护

使用寿命：高效模具平均寿命≥200次焊接，但需定时查看模腔磨损状况。若划痕深度≥0.3mm或焊接点电阻超标，需及时替换模具。

维护规程：

日常保养：焊后立即用铜刷清理模腔残渣，防止腐蚀。

定时维护：每10焊次涂抹石墨保护剂（耐温≥1500℃）。
存储条件：湿度≤40%的恒温环境，防止叠放导致变形。

七、应用场景与选型建议

按接地资料匹配：

铜材焊接：选用模腔容积比焊件大15-20%的模具。

铜钢过渡焊：优先挑选带过渡台阶的专用模具（台阶高度差≤1mm）。

异形件焊接：定制分体式模具（可替换内衬规划）。

按工程场景挑选：

变电站接地网：大容量模具（≥100mm3）配合延时引火体系。

杆塔接地引下线：便携式模具（重量≤3kg）带快速锁紧设备。

狭小空间作业：微型模具（尺度≤150×100mm）配加长焊药管。
