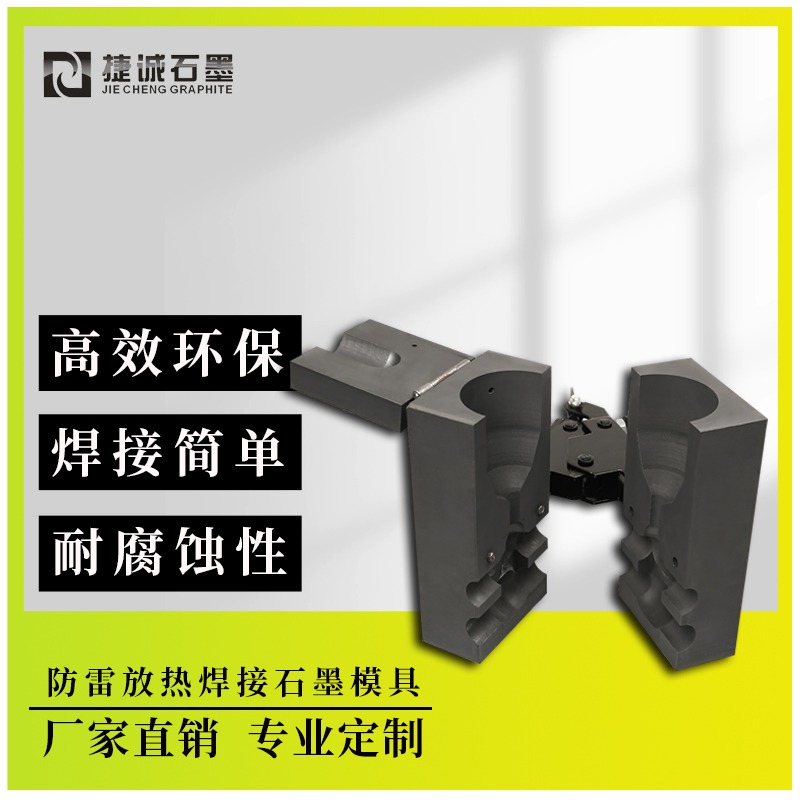

电缆等径放热焊接石墨模具

电缆等径放热焊接石墨模具的中心解析

一、模具结构与作业原理

模块化规划

组成：模具本体、模具盖、铰链、模芯、熔接腔、导流槽、夹紧装置（如丝杆升降组织或L形笔直夹持结构）。

功用：模芯与熔接腔经过导流槽连通，保证铝热反应发生的高温熔融金属（2500℃以上）均匀填充；夹紧装置经过多点位固定（如旋转手柄驱动螺杆），完结模具密封，防止气体走漏或金属喷溅。

优势：分体式结构便于快速替换磨损部件（如模芯），单模块替换时刻≤15分钟，维修本钱下降60%。

材料特性

高纯石墨：纯度≥99.9%，耐温＞3000℃，导热系数120-165W/m·K，保证高温下结构稳定且热量均匀传递。

定制化增强：部分模具添加铝材质阻隔垫片，缓冲焊药反应时的热冲击，延伸使用寿命至100次以上。

二、操作快捷性规划

快速开合机制

铰链衔接：模具盖与本体经过铰链完结“一推一压”开合，操作时刻≤2秒，适应野外高频焊接需求。

丝杆升降组织：处理墙角等空间受限场景的焊接问题，开合行程添加30%，适配大截面导体（如Φ50mm以上铜排）。

可视化与精准操控

通明观察窗：模具盖集成耐高温石英玻璃窗口，实时观察焊料流动状态，刻度线精度±0.1g，防止过量或不足。

引火粉主动铺洒：旋转式点火仓经过仓体旋转完结引火粉均匀铺撒，点火成功率提升至99%，省略手动铺粉步骤。

安全防护规划

两层防护点火开关：旋转盖+按压式结构，需先旋转90°再按压点火，防止误触；防护盖自带锁止功用，运送时主动锁定。

温变警示涂层：模具外外表喷涂变色涂层（150℃变红），直观提示冷却状态，防止烫伤；硅胶隔热套使手柄外表温度≤50℃。

三、使用场景与优势

典型使用领域

电力系统：母线槽、电缆桥架衔接，焊接点电阻改变率≤0.02%，满意IEEE837标准。

防雷工程：石化储罐防静电接地系统，焊接接头抗拉强度＞150MPa，耐腐蚀性强。

铁路信号：综合接地系统，单次焊接时刻≤30秒，功率较机械衔接提升50%。

中心优势

高强度衔接：冶金结合接头强度达母材90%以上，承受机械应力与热应力。

低电阻损耗：焊接点电阻与母材一致，减少电能损耗，提升传输功率。

环境适应性：适用于高温、潮湿、腐蚀等恶劣环境，如沿海地区接地网。

四、维护与本钱操控

定期保养

清洁流程：使用软毛刷清除型腔残渣，喷灯或烘干箱去除模具水分（预处理阶段关键步骤）。

涂层维护：对模具外表进行纳米疏金属涂层处理，焊渣附着率下降80%，清洁时刻缩短至1分钟/次。

寿命与本钱

使用寿命：标准操作下可达50-100次，熟练工可经过精准操控焊料用量延伸至120次。

本钱优化：模块化规划使单次使用本钱下降至传统模具的60%，长时刻维护费用减少40%。

五、职业趋势与创新

智能化晋级

NFC芯片集成：记载焊接参数（如温度、时刻）并上传云端，完结质量追溯与工艺优化。

冷凝室组件：将焊接烟气处理功率提升至98%，符合环保要求。

定制化服务

异形模具开发：根据客户需求规划T型、十字型等复杂结构，适配非标导体衔接。

快速响应生产：五轴数控机床加工精度±0.1mm，48小时内完结模具定制与发货。
